２周波音響カメラARIS |
 |
●概 要 ARIS（Adaptive Resolution Imaging Sonar）は、光学式水中カメラでは撮影不可能な濁水中や夜間での撮影を可能にする音響カメラです。ARIS 3000 では、3MHz もしくは1.8MHz の2 周波超音波を使用し、それぞれ0.2°（横）× 14°（縦）× 128 本、あるいは0.3°（横）× 14°（縦）× 64 本の音響ビームを形成し、対象物 を映像化します。 ARIS 3000 の3MHz 高周波モードでは、5m 程度までの近距離において、非常に高分解能な映像を得ることができます。1.8MHzの遠距離モードでは、約15m のレンジを持っています。ARIS は焦点距離に応じて周波数が自動で切り替わります。画面のフレームレートは使用レンジﾞに依存しますが、最大15 フレーム/ 秒となっており、光学機器に近い滑らかな映像を得ることができます。なお、より長距離用のアプリケーションにはARIS1800、ARIS1200 が対応しています。 ARIS3000 の外形寸法は26cm × 16cm × 14cm で、水中重量は2.0kg です。さらに消費電力も15W のため、ROV やAUV への搭載をはじめとして、取付や使用方法、場所を選びません。 |
●ARISの特長 ● 透明度に関係なく、夜間でも水中撮影可能 ● コンパクト、軽量（ROV、 AUV 搭載に最適） ● 300m 耐圧 ● 標準ビデオファイルフォーマットへの出力機能 ● イーサネット通信インタフェース ● Windows 対応 記録、再生ソフトウェア ● 内蔵コンパス、水深ゲージ、傾斜計 |
| ●ARIScopeソフトウェア
ARIS 専用に開発されたソフトウェアARIScope は、操作及び映像の再生、収録、エクスポートが可能です。 ● 洗練されたWindows コントロールアプリケーションのデザインによりシステムの安定性と速度を向上 ● ユーザインターフェースは制限が少なく、ユーザが使い易く、グラフィック性能を強力に改善 ● ARIS センサーはLinux オペレーションシステムを採用 |
 |
●ARISシステム構成品 ARIS は音響カメラ本体、コマンドモジュール、ソーナーケーブルから構成されます。ソーナーケーブルは150m まで延長可能です。ARIS の操作は外部PC で行い、PC はコマンドモジュールにイーサネットケーブルで接続します。Windows 対応の専用ドライバソフトをPC にインストールすることにより、簡単にARISの操作及び撮影データの表示、記録、データ解析を行うことができます。 |
 |

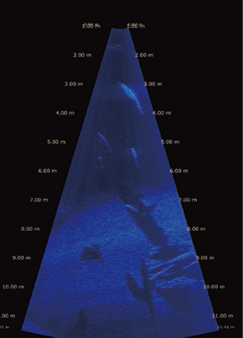

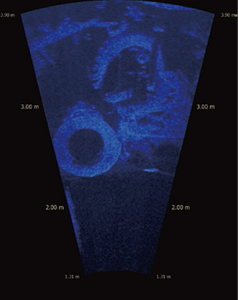

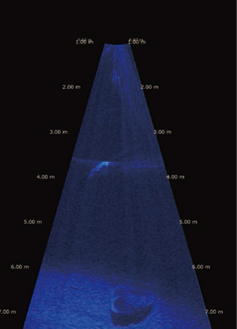

| ●撮影画像例 |
傘 |
ウミガメ |
ドラム缶 |
人足 |
タイヤ |
魚 |
エイ |
プロペラ |
スペック表
| ARIS Explorer 3000 | ARIS Explorer 1800 | ARIS Explorer 1200 | |
| 探知モード | |||
| 周波数 | 1.8MHz | 1.1MHz | 0.7MHz |
| ビーム幅（水平・垂直） | 0.3°水平、14°垂直 | 0.5°水平、14°垂直 | 0.8°水平、14°垂直 |
| 出力パワーレベル（平均） | 200～ 206 dB re 1μPa at 1m （*） | ||
| 標準有効レンジ | 15m | 35m | 80m |
| ARIS Explorer 3000 | ARIS Explorer 1800 | ARIS Explorer 1200 | |
| 識別モード | |||
| 周波数 | 3.0MHz | 1.8MHz | 1.2MHz |
| ビーム幅（水平・垂直） | 0.25°水平、14°垂直 | 0.3°水平、14°垂直 | 0.5°水平、14°垂直 |
| 出力パワーレベル（平均） | 200～ 206 dB re 1μPa at 1m （*） | ||
| 標準有効レンジ | 5m | 15m | 25m |
| ARIS Explorer 3000 | ARIS Explorer 1800 | ARIS Explorer 1200 | |
| 両モード | |||
| ビーム数 | 128本 もしくは 64本 | 96本 もしくは 48本 | 48本 |
| ビームスペーシング | 0.25° | 0.3° | 0.3° |
| 水平視野角 | 30° | 28° | 28° |
| 最大フレームレート（128ビーム） | 4～15フレーム/秒 | 3～15フレーム/秒 | 2.5～ 15フレーム /秒 |
| 最少開始レンジ | 0.7m | ||
| レンジ分解能 | 3mm～ 10cm | ||
| 送信パルス幅 | 4μs ～ 100μs | ||
| リモートフォーカス | 0.7m ～ 最大レンジ | ||
| 消費電力量 | 15W （標準） | ||
| 空中重量 | 5.0kg | 5.5kg | 5.5kg |
| 水中重量 | 2.0kg | 1.4kg （*） | 1.4kg （*） |
| 寸法 （D × W ×H） | 26cm × 16cm × 14cm | 31cm × 17cm × 14cm | 31cm × 17cm × 14cm |
| 耐圧 | 300m | ||
| データ通信リンク | 100Base Ethernet | ||
| 付属ケーブル長 | 15m | ||
| 最低 PC要求スペック 1） | Windows 7 32bit SP1 | ||
| DirectX 互換 グラフィックス | |||
| 1.8GHz デュアルコア CPU 2GB RAM | |||
| 256MB ビデオ RAM | |||
| 20GB 空きスペース（記録用） | |||
| 推奨 PC構成 2） | Windows 7 64bit プロ SP1 | ||
| DirectX 11 互換 グラフィックス | |||
| 2.2GHz クアッドコア CPU 4GB RAM | |||
| 512MB ビデオ RAM | |||
| 200GB 空きスペース（記録用） | |||
| 推奨 PCアップグレード 3） | SSD ： Cドライブ用 8GB RAM | ||
| 8GB RAM | |||
| 1GB ビデオ RAM | |||
(＊) 仕様が変更されることがあります。
1）, 2） ARIScope ソフトウェア使用する上で最適性能のため、またイメージ処理に機能的な制限があるため
3） 現行及び今後アップグレードされるARIS ソフトウエアを使用する上で、最適性能を得るため
