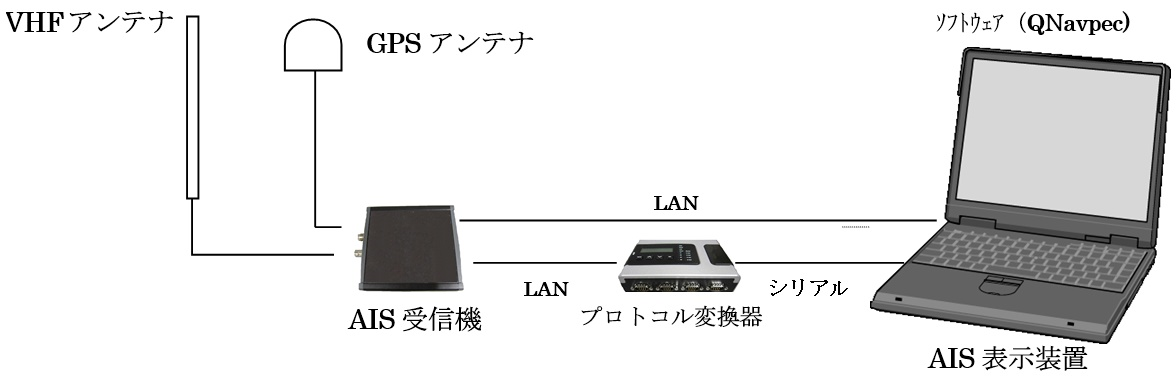

AIS表示システムは、AIS搭載船の動静をAIS受信機で受信し、その情報をAIS表示装置にてリアルタイムに表示することができます。

（１）AIS表示装置(ソフト：QNavpec）

      AIS受信機で受信したAIS船舶情報をリアルタイムに表示

（２）AIS受信機(SV-AISRXK3)

ソフトウェア（QNavpec）表示例

1.AIS受信機

1-1.AIS受信部

　①　高感度

　②　AISが送信する6bit圧縮コード化された各メッセージに対応

1-2GPS受信部

　①　Ｌ１，Ｃ／Ａコード受信

　②　自船の位置情報、時刻

1-3.AIS表示部への送信

　上記2種の信号を管理し、AIS表示装置へ出力

2.AIS表示装置

2-1.特徴

　①　簡易的な操作

　②　小型で軽量

　③　タッチパネルによる簡単操作（オプション）

2-2.電子海上マップ表示機能

　（ア）　多彩な表示モード

　　　　　電子海上マップ表示の際に自船・他船・任意の地点を中心にマップを表示。

　　　　　また、中間・夜間の表示輝度を考慮した表示も可能

　（イ）　カバーエリア

　　　　　日本全土

2-3.　自船、AIS船の表示機能

①　ＡＩＳ受信機にて受信したAIS情報を元に、電子海上マップ上に色々な表現方法で自船・他船を表現、オリジナルなベクタ表現、アイコン表現によって現在AISで判別できる45種の船種に対応

②　AIS受信機(SV-AISRXK3)を接続しない場合でも、本船がAIS装置を準備していれば、本船MMSIを持つAIS船を自船として扱うことが可能

③　各計算・表示機能

AIS船情報としては、各船が持つ、動的・静的情報の他、各船に対する方位・距離、CPA・TCPA等を計算し表示

2-4.　指定錨地表示案内機

各港で入港時指定される錨地について、錨地の表示及び各錨地に対する推奨航路の表示を行うことが可能

2-5.　マイエリア作成ツール（オプション）

①　電子海上マップ上に任意に円周、多角形、でエリアを作成する

ツールを装備

②　作成されたエリアに対しては、内外の判定を行い、圏外警報あるいは圏内警報を警鐘

３. プロトコル変換器（オプション）

　　AIS表示装置はAIS受信機からの信号をLANで直接受信することが可能ですが、別途、オプションを購入することでシリアル信号での受信が可能です。

　　※AIS受信機のLANポートは１つであるため、プロトコル変換器を使用した場合には、AIS受信機とAIS表示装置をLANで接続することができません。

電子海上マップアップデートキット

錨地表示案内ツール

航路作成ツール

マイエリア作成ツール

AIS表示装置[TFM400]

AIS受信装置（受信機、VHFアンテナ、GPSアンテナ、接続ケーブル）

プロトコル変換器（オプション）

AIS受信機      ：　幅110mm×奥行130mm×高さ50mm　以内重量600g以内

AIS表示装置    ：　幅350mm×奥行3000mm×高さ35mm以内　重量3.0ｋｇ以内

　※   海図は日本水路協会様発行のnew pecを使用しております。
